พื้นฐานที่ช่างไทยทุกคนควรเชี่ยวชาญ

การจัดแนวเพลา (Shaft Alignment) เป็นพื้นฐานสำคัญของการบำรุงรักษาเครื่องจักรหมุนในอุตสาหกรรม ไม่ว่าจะเป็นในโรงงานปิโตรเคมี โรงกลั่นน้ำมัน โรงงานผลิตอาหาร หรือระบบผลิตไฟฟ้า การที่เครื่องจักร เช่น ปั๊ม มอเตอร์ และคอมเพรสเซอร์ ไม่อยู่ในแนวที่ถูกต้องกัน อาจทำให้เกิดแรงสั่นสะเทือน เสียงดัง ความร้อน และการสึกหรอของแบริ่ง (Bearing) อย่างรวดเร็ว

หนึ่งในเทคนิคที่ยังคงเป็น "มาตรฐานทองคำ" สำหรับการตรวจวัดและปรับ Alignment คือ Reverse Dial Indicator โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ไม่มีเครื่องมือเลเซอร์ หรือในการซ่อมฉุกเฉิน

บทความนี้จะอธิบายแบบมืออาชีพและเข้าใจง่ายถึง ความสำคัญ วิธีใช้งาน และข้อดีของการใช้ Reverse Dial Indicator พร้อมแนะนำอุปกรณ์เสริมสำคัญอย่าง Shims จาก RMS SHIM-DEE ที่ช่างไทยไม่ควรมองข้าม

ความเข้าใจเชิงเทคนิค และวิธีใช้งานอย่างถูกต้อง

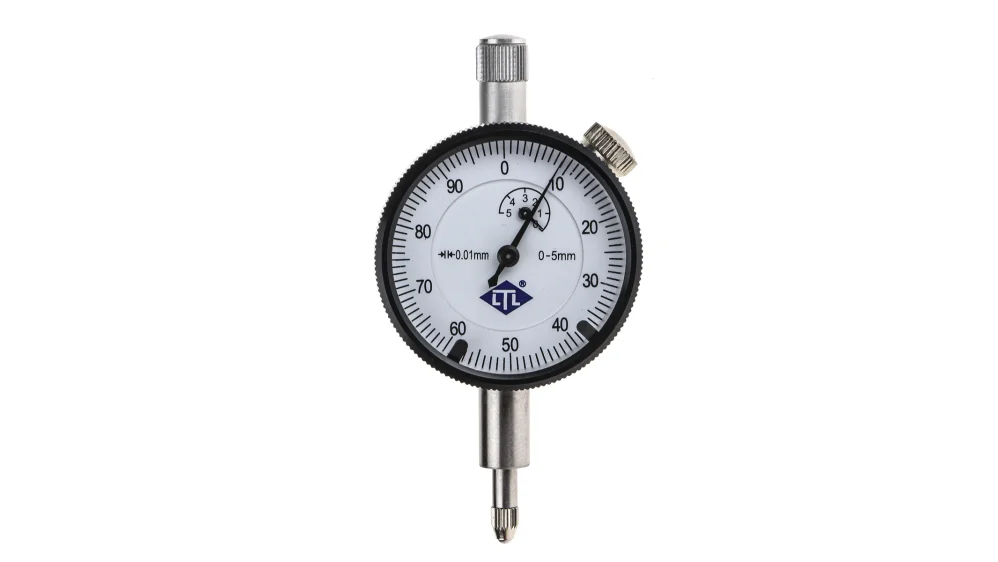

Reverse Dial Indicator คืออะไร?

Reverse Dial Indicator เป็นเทคนิคการวัดการเยื้องของเพลาระหว่างเครื่องจักรสองตัว เช่น มอเตอร์กับปั๊ม โดยติดตั้ง Dial Indicators ไว้ที่ปลายเพลาทั้งสองด้าน แล้วหมุนชุดขับเพื่อตรวจวัดการเบี่ยงเบนของแกนเพลา (Shaft Centerline)

สิ่งที่ทำให้ Reverse Dial Indicator ได้รับความนิยมคือ:

• ความแม่นยำสูง แม้ไม่มีเลเซอร์

• ใช้งานได้ในพื้นที่ห่างไกลหรือฉุกเฉิน

• ประหยัดงบประมาณ สำหรับโรงงานขนาดกลางและเล็ก

• สามารถฝึกฝนได้ง่าย หากเข้าใจหลักการ

ทำไม Reverse Dial Indicator ยังสำคัญในยุคเลเซอร์?

แม้ว่าปัจจุบันการจัดแนวเพลาจะนิยมใช้เครื่องมือ Laser Alignment ซึ่งให้ความแม่นยำระดับ 0.01 มม. แต่ Reverse Dial Indicator ก็ยังเป็นทักษะที่ช่างต้องเรียนรู้ เพราะ:

• เครื่องเลเซอร์มีราคาสูงและต้องบำรุงรักษา

• ในกรณีที่อุปกรณ์ชำรุดหรือต้องการซ่อมฉุกเฉิน Reverse Dial ใช้งานได้ทันที

• สามารถใช้ตรวจสอบซ้ำเพื่อความมั่นใจหลังจากใช้เลเซอร์




วิธีการใช้งาน Reverse Dial Indicator เบื้องต้น

1. ติดตั้ง Dial Indicator สองตัวไว้ที่เพลาทั้งสองด้าน โดยตัวหนึ่งวัดแนวแนวนอน อีกตัวหนึ่งวัดแนวตั้ง

2. หมุนเพลา 180 องศา แล้วบันทึกค่าที่ได้ทั้งสองตำแหน่ง

3. คำนวณค่าความเยื้อง (Offset และ Angularity) โดยใช้สูตรเชิงเรขาคณิต

4. ใช้แผ่น Shims ปรับระดับ ตามค่าที่คำนวณได้

5. ตรวจซ้ำจนได้ค่าที่อยู่ในเกณฑ์มาตรฐาน



อุปกรณ์เสริมสำคัญ: Precision Shims จาก RMS SHIM-DEE

การใช้ Reverse Dial ให้แม่นยำและมีประสิทธิภาพสูงสุด ต้องใช้งานร่วมกับ Shims คุณภาพสูง โดยเฉพาะ:

• Stainless Steel Precut Shims ขนาด A–D

• ความหนาแม่นยำตามมาตรฐาน ANSI/API

• ป้องกันสนิม ทนต่อสภาพแวดล้อมโรงงานไทย



RMS SHIM-DEE เป็นแบรนด์คนไทยที่ให้บริการ แผ่นชิมสำเร็จรูปสำหรับงานจัดตั้งศูนย์เพลา ซึ่งออกแบบมาเพื่อใช้งานในโรงงานอุตสาหกรรมโดยเฉพาะ สามารถดูสินค้าและสั่งซื้อได้ที่เว็บไซต์
👉 http://rmsshim-dee.lnwshop.com/

กรณีศึกษาในอุตสาหกรรมไทย

ในโรงงานปิโตรเคมีที่มีอุปกรณ์ขนาดใหญ่และทำงานต่อเนื่อง การหยุดเครื่องมีค่าใช้จ่ายสูง การใช้ Reverse Dial เพื่อจัดแนวเพลาอย่างรวดเร็ว ร่วมกับการวาง Shims ที่ถูกต้อง จะช่วย:

• ลดเวลา downtime

• ยืดอายุ Bearing และ Seal

• ลดพลังงานที่สูญเปล่า

นอกจากนี้ ยังสามารถใช้ร่วมกับการวิเคราะห์การสั่นสะเทือน (Vibration Analysis) เพื่อเพิ่มความแม่นยำในการตรวจสอบ

ทักษะที่ช่างไทยควรมี และอุปกรณ์ที่ควรใช้

Reverse Dial Indicator ไม่ใช่แค่วิธีการวัด แต่เป็น ทักษะสำคัญที่ช่างเทคนิคไทยควรเชี่ยวชาญ โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ไม่มีเครื่องมือเลเซอร์หรือในงานซ่อมฉุกเฉิน

การจัดแนวเพลาอย่างถูกต้อง เป็นรากฐานของการบำรุงรักษาเชิงป้องกันที่ยั่งยืน และเพื่อให้การปรับระดับได้ผลลัพธ์ที่แม่นยำที่สุด การเลือกใช้ Precision Shims จาก RMS SHIM-DEE คือคำตอบสำหรับโรงงานไทยที่ต้องการคุณภาพในราคาที่คุ้มค่า
